ExcelでFrameProの概要
『Excel
でFramePro』
は手軽にフレーム（平面骨組み）計算を行なえるように開発されたExcel のアドインです。
Excelにフレーム計算機能を持たせることで条件計算、計算から出力までをExcel
のみで完結、しかも計算は、部材バネや温度による線膨張も扱える本格派です。Excelの数式やリンク機能の利用はもちろん、VBAと連携させることでさらに自在な計算が行えます。
|
||||||||||||||||||||||||||
 |
最も特徴的な機能 |
Excelのブックにインナーウィンドウが用意され、入力に連動して節点、部材、荷重および支点条件をリアルタイムに描画します。図は拡大縮小、スクロールを行なうことができますので、操作はExcel そのままに入力状況を確認しながら入力を行なうことができます。
【インナーウィンドウを表示】
インナーウィンドウは各ブックに対して表示され、
複数のブックを同時に扱うことができます。
【複数のブックで表示】

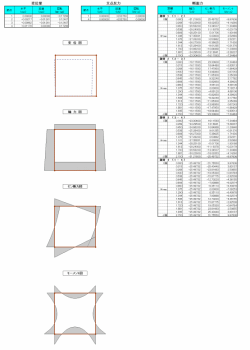

【計算結果例】
Excel ［計算結果］シートは画像をクリック
計算結果は［計算結果］シートに出力します。表はExcel のセルの値とし、図は図形（シェイプ）として出力しますので、Excel上で自在に加工することができます。
|
Frame計算におけるコンセプト |
★ エクセルで計算した後に、いちいちフレーム計算ソフトに値を入力するのはどんなものか。
⇒ エクセルでそのまま計算すれば 良い。
★ 昔々メモリーが少なく、Fortranでパンチカードを使っていた時代と同じ方式の延長線なのはどんなものか。
⇒ エクセルだからこその形がある。
★ 出力は決まりきったレイアウト、CSV出力と応力図等のコピー／貼り付けが出来ても毎回やるのはどんなものか。
⇒ エクセルの自由度を最大限いかすべきだ。
以上のようなコンセプトで作り上げました。新しい感覚をご理解いただければ強力なツールとして活躍できること請け合いです。
← ヘルプファイルのみのダウンロード
約 0.5MB
ExcelでFrameProのデモ版をお試しになれます。
デモ版ダウンロードのページよりどうぞ
|
使用上の制限 |
|
項 目 |
制 限 | 摘 要 | |
|
扱 い デ ｜ タ 数 の 制 限 |
節点 |
2≦ｎ≦300 |
データブック作成時の制限。計算時は各シートの名前 FrameDataArea の範囲を対象とします。 |
|
部材 |
1≦ｎ≦300 | 〃 | |
|
支点 |
1≦ｎ≦100 | 〃 | |
|
荷重 |
1≦ｎ≦300 | 〃 | |
|
節点荷重 |
1≦ｎ≦100 | 〃 | |
|
着目点 |
ｎ≦79（8） |
一部材に対する制限で、値は分割による着目点。 |
|
実行環境 |
|
|
ハードウェア ● Windows2000/XP日本語版が動作する環境。
●
2MB以上の空き領域を持つハードディスク。 ● 解像度800×600以上（1024×768以上推奨）、カラーパレット256色以上（High Color 16ﾋﾞｯﾄ以上推奨）表示可能なディスプレイ。 ソフトウェア ● Windows2000/XP日本語版。 ＊ Windows2000はService Pack 3 以上が必要です。 ＊ Windows2000/XPにインストールするには管理者権限でログオンする必要があります。 ● Microsoft Excel 2000以降。 |
実行許可 『ExcelでFramePro』を実行するためには実行許可を得る必要があります。実行許可にはご購入形態により以下の２種類の方法があります。 ● プロテクションキーによりコンピュータを限定せずに使用。 ＊ プロダクツに同梱される『ExcelでFramePro』用のプロテクションキーが必要です。キーをUSBポートに接続し、デバイスドライバをインストールしなければなりません。 ● パスポートIDによりコンピュータを限定して使用。 （シェアウェアタイプ） ＊ アドイン登録後初めて『ExcelでFramePro』のツールバーまたはメニューのボタンをクリックすると、登録ダイアログが表示されますので、 パスポートID登録すると実行が許可されます。パスポートIDによる実行許可はコンピュータごとに必要になります。コンピュータを変更した場合には新たにパスポートIDをご購入いただく必要があります。 |
